Наркозный аппарат: технические характеристики, устройство и применение

Наркозный аппарат является неотъемлемой частью современного анестезиологического обеспечения, обеспечивая безопасность и эффективность проведения анестезии во время хирургических вмешательств. В данной статье мы подробно рассмотрим устройство наркозного аппарата, его ключевые компоненты, такие как резервуар и дозиметр газов, испаритель и дыхательный контур, а также технические характеристики, которые играют важную роль в обеспечении успешного и безопасного наркоза. Эта информация будет полезна как медицинским специалистам, так и студентам, стремящимся углубить свои знания в области анестезиологии и хирургии.

Устройство наркозного аппарата

Все анестезиологические аппараты включают несколько ключевых компонентов: газовый резервуар, газовый дозиметр, испаритель для летучих анестетиков и дыхательный контур. Каждый из этих элементов выполняет уникальную задачу и имеет свои технические характеристики.

Врачи отмечают, что наркозный аппарат является ключевым элементом в анестезиологии, обеспечивая безопасность и эффективность проведения операций. Современные аппараты оснащены множеством технических характеристик, таких как точное дозирование анестетиков, возможность мониторинга жизненно важных функций пациента и автоматизация процессов. Устройство включает в себя газовые смеси, системы для контроля давления и температуры, а также датчики, которые позволяют отслеживать состояние пациента в реальном времени. Врачи подчеркивают важность регулярного технического обслуживания и калибровки аппаратов, чтобы избежать возможных осложнений во время хирургических вмешательств. Надежность и точность работы наркозного аппарата напрямую влияют на исход операции и общее состояние пациента после нее.

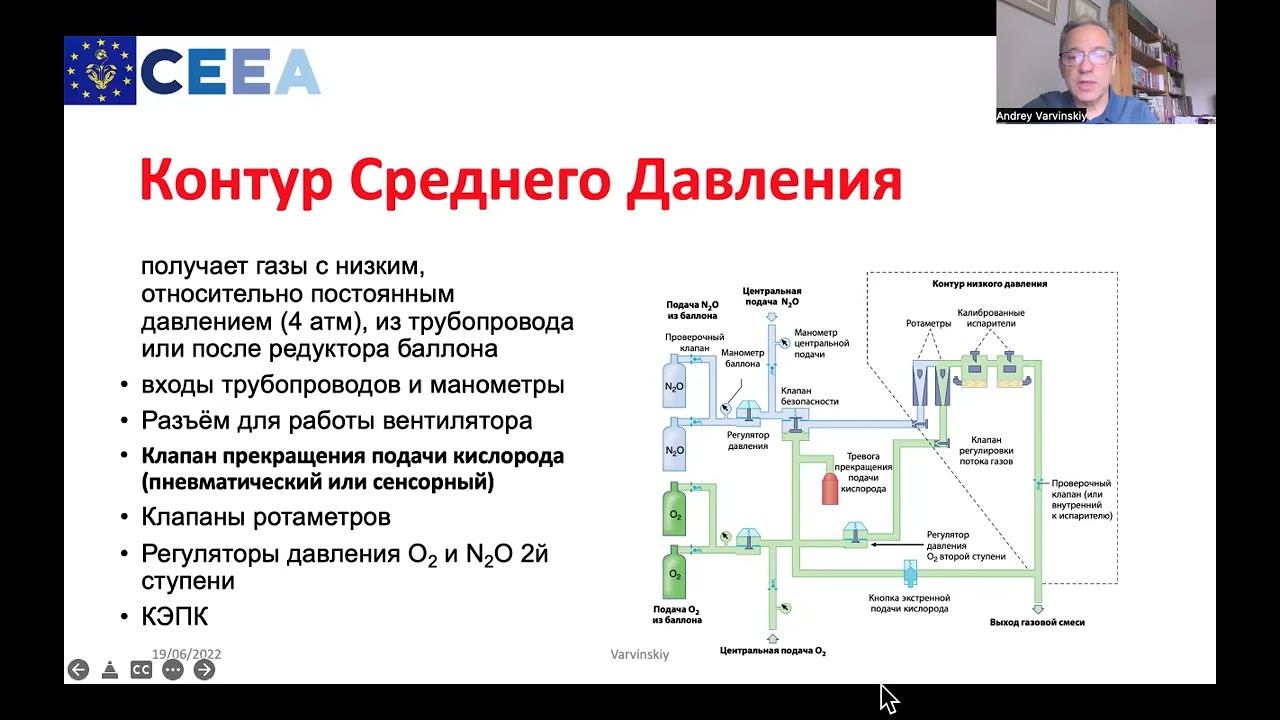

Наркозные аппараты @andreyvarvinskiy4631 Варвинский

Резервуар газов

Резервуары для газов — это баллоны, содержащие газы, используемые в наркозе. Наиболее распространены кислород и закись азота. Баллоны с кислородом окрашивают в голубой цвет, а с закисью азота — в серый. Эта цветовая кодировка помогает медицинскому персоналу быстрее ориентироваться в оборудовании наркозного аппарата. Несмотря на небольшой размер, баллоны могут хранить значительное количество газа благодаря его сжатию. Для снижения давления на выходе из баллонов и поддержания его на безопасном уровне используются специальные редукторы.

Редукторы делятся на несколько категорий: с регулируемым давлением, с фиксированным давлением и модели, оснащенные устройством, предотвращающим замерзание газов в редукторном канале.

Дозиметр газов и испаритель

Ключом к эффективному контролю глубины наркоза и предотвращению передозировки является дозиметр в наркозном аппарате. Этот специализированный элемент позволяет точно регулировать подачу газов, таких как кислород и закись азота, пациенту. В большинстве современных наркозных аппаратов используются ротаметрические дозиметры, или ротаметры. Обычно для кислорода предусмотрены два ротаметра: один для потока до 2 л/мин, другой — до 10 л/мин.

Ротаметры для различных газов объединены в специальный блок, который включает камеру для смешивания. Когда в эту камеру одновременно подаются кислород и закись азота, они смешиваются и поступают к пациенту в виде готовой смеси. Концентрация газов в этой смеси зависит от установленных значений потока на каждом из ротаметров. Например, если подается 2 л кислорода и 6 л закиси азота в минуту, пациент получает смесь с содержанием 25% кислорода и 75% закиси азота.

Дозированная подача жидких наркотических веществ осуществляется с помощью устройства, которое преобразует препараты в пар, то есть испаряет их. В таком виде наркотические вещества вдыхаются пациентом. В настоящее время применяются испарители, обеспечивающие точное дозирование наркотических препаратов, и их характеристики могут быть настроены в соответствии с необходимыми параметрами.

Устройство наркозного аппарата часть 1

Дыхательный контур

Дыхательный контур — ключевой компонент наркозного аппарата и один из самых сложных его элементов. Он обеспечивает подачу кислорода и анестетиков в дыхательные пути пациента, начиная от дозиметров и испарителей, и отвечает за удаление выдыхаемых газов из легких. В настоящее время выделяют два типа дыхательных контуров: с реверсией и без нее. Реверсия — это процесс, при котором пациент может полностью или частично вдыхать газонаркотическую смесь, которую он ранее выдохнул.

Нереверсивный дыхательный контур

Пациент получает кислород и анестетики через дыхательный мешок или непосредственно из окружающей среды. Выдыхаемый воздух возвращается в атмосферу. В зависимости от источника газов (атмосфера или дыхательный мешок) дыхательный контур делится на открытый или полуоткрытый.

НДА I Общий принцип работы наркозно-дыхательных аппаратов

Открытый нереверсивный дыхательный контур

Наиболее простым примером дыхательного контура является стандартная лицевая маска. Именно с её помощью был осуществлён первый в истории наркоз. На маску наносили жидкое наркотическое вещество, например, эфир или хлороформ. Пациент вдыхал пары, смешанные с воздухом, а выдох происходил в окружающую среду.

К простейшим устройствам для такого типа наркоза относятся маски Эсмарха и Ванкувера. Эти устройства представляют собой металлический каркас, обтянутый несколькими слоями марли. Их главные преимущества — простота конструкции, отсутствие «мертвого пространства» и низкое сопротивление дыханию. Однако у данного метода есть и серьезные недостатки. Во-первых, он не позволяет точно дозировать наркотическое вещество. Искусственная вентиляция легких также невозможна. Кроме того, воздух в операционной загрязняется парами наркотиков, что может негативно сказаться на врачах. Наблюдается значительная потеря влаги и тепла. Этот метод не подходит для операций на лице и шее, а также на открытой грудной клетке, и не может быть использован, если пациент находится на животе. Поэтому наркоз с помощью маски чаще всего играет вспомогательную роль и используется при небольших операциях, особенно у детей.

Другим примером открытого нереверсивного контура является наркоз с использованием наркозных аппаратов. Во время вдоха воздух пациента проходит через испаритель, где насыщается наркотическим веществом, после чего по шлангу поступает в дыхательную приставку. С её помощью газ направляется либо к маске, либо к эндотрахеальной трубке, попадая в дыхательные пути пациента. Выдыхаемый газ выводится в атмосферу через выдыхательный клапан. Благодаря специальным мехам дыхательной приставки возможно осуществление искусственной вентиляции легких. Таким образом, наркоз с использованием аппарата объединяет преимущества масочного наркоза, но лишён большинства его недостатков. Тем не менее, значительная потеря влаги и загрязнение операционной парами наркотических веществ остаются актуальными проблемами.

Важно подчеркнуть, что открытый наркоз особенно необходим в условиях «полевых» операций, когда нет возможности доставить баллоны с кислородом. Некоторые современные наркозные аппараты открытого типа оснащены дозиметрами для кислорода и закиси азота, что позволяет преобразовать их в аппараты с полуоткрытым контуром.

Полуоткрытый нереверсивный дыхательный контур

Полуоткрытый нереверсивный дыхательный контур имеет множество преимуществ. Его основное отличие от открытого заключается в том, что газ-носитель поступает не из окружающей среды, а непосредственно из аппарата. При этом выдыхаемый пациентом газ полностью выбрасывается в атмосферу.

Одним из главных достоинств данного метода является возможность подачи газовых смесей с высоким содержанием кислорода, а также использование газообразных анестетиков. Кроме того, полуоткрытые и открытые аппаратные системы позволяют контролировать концентрацию вдыхаемых наркотических веществ.

Однако у полуоткрытого нереверсивного дыхательного контура есть и недостатки. К ним относятся значительный расход кислорода и анестетиков, загрязнение воздуха в операционной парами медикаментов, а также потери тепла и влаги организмом.

Особые бесклапанные полуоткрытые нереверсивные системы применяются для анестезии у маленьких детей. Например, система Эйра состоит из Т-образной трубки диаметром около 15 мм. Один из патрубков соединяется с шлангом для подачи газонаркотической смеси, второй — с эндотрахеальной трубкой или маской, а третий, остающийся открытым, позволяет выдыхаемому газу выходить в атмосферу. При необходимости искусственной вентиляции легких свободный конец выдыхательного патрубка зажимается пальцем во время вдоха. Легкие заполняются свежим газом, а выдох происходит, когда палец убирается с отверстия.

Более удобной модификацией этой системы является система Риса. На свободный патрубок Т-образной трубки надевается резиновая трубка с мешком объемом около 500 мл, который соединен с атмосферой. Преимущество этой системы заключается в том, что искусственную вентиляцию можно выполнять одной рукой, сжимая мешок и одновременно перекрывая его хвостовое отверстие, которое открывается во время выдоха. Кроме того, мешок позволяет контролировать дыхательные движения и давление газа.

Реверсивный дыхательный контур

Создание реверсивных дыхательных контуров стало необходимостью для минимизации утечек газов, наркотических веществ, влаги и тепла. Ученые разработали дыхательные контуры, в которых выдыхаемая пациентом газонаркотическая смесь может быть полностью (в закрытой системе) или частично (в полузакрытой системе) возвращена для повторного вдыхания.

Однако применение таких систем связано с двумя основными проблемами. Первая — необходимость удаления высоких концентраций углекислого газа, вторая — обеспечение нужной концентрации наркотических веществ.

Для удаления углекислого газа используются адсорберы с гранулированными химическими поглотителями. Когда выдыхаемая смесь попадает в адсорбер, она очищается от избытка углекислого газа. Для максимальной эффективности очищения важно применять активный свежий поглотитель. Одна порция этого вещества рассчитана примерно на два часа работы. Рекомендуется перед каждым наркозом помещать свежий поглотитель в адсорбер. Хранить поглощающее вещество следует в герметично закрытых контейнерах.

Для определения дозировки наркотических веществ в закрытых и полузакрытых системах применяются специальные анализаторы.

Тем не менее, использование закрытых и полузакрытых систем разрешено исключительно квалифицированным специалистам.

Другие характеристики наркозных аппаратов

Помимо характеристик дыхательного контура, существуют и другие важные параметры наркозных аппаратов.

Эти устройства различаются по количеству и типу используемых газов, которые могут быть двух или трех видов. В зависимости от типа анестетического вентилятора аппараты делятся на модели с пневматическим вентилятором и с электрическим приводом. Также есть наркозные аппараты, полностью лишенные вентилятора.

В некоторых из них применяется механический ротаметр, в других — электронный.

Кроме того, наркозные аппараты классифицируются по возможности использования низкопоточной анестезии. Такие приборы значительно сокращают расход дорогих анестетиков. В них используются реверсивные контуры, которые поддерживают оптимальную температуру и влажность дыхательной смеси, предотвращая сбои в работе дыхательной системы пациента.

Не менее важным является время автономной работы аппарата. Критически важно, чтобы устройство продолжало функционировать даже при отключении электроэнергии, что позволяет медикам завершить хирургическое вмешательство без затруднений. Время автономной работы варьируется от 45 минут до двух часов в зависимости от модели.

По размеру наркозные аппараты делятся на настенные, переносные и напольные. В автомобилях «скорой помощи» чаще всего используются компактные варианты.

Наконец, некоторые производители наркозного оборудования предлагают как универсальные аппараты, так и специализированные модели для пациентов определенного возраста — взрослых или детей.

Системы мониторинга и безопасности

Современные наркозные аппараты оснащены высокотехнологичными системами мониторинга и безопасности, которые играют ключевую роль в обеспечении безопасности пациента во время анестезии. Эти системы позволяют анестезиологам контролировать жизненно важные параметры пациента и обеспечивать своевременное реагирование на любые изменения в состоянии здоровья.

Одним из основных компонентов систем мониторинга является модуль мониторинга жизненно важных функций, который отслеживает такие параметры, как частота сердечных сокращений, артериальное давление, уровень кислорода в крови (сатурация) и углекислого газа в выдыхаемом воздухе. Эти данные отображаются на экране в реальном времени, что позволяет анестезиологу быстро оценивать состояние пациента и принимать необходимые меры.

Кроме того, наркозные аппараты могут быть оснащены системами предупреждения, которые автоматически сигнализируют о любых отклонениях от нормальных значений. Например, если уровень кислорода в крови пациента падает ниже установленного порога, система может подать звуковой сигнал и визуальное предупреждение, что позволяет анестезиологу немедленно вмешаться.

Еще одной важной функцией является автоматическая система контроля газов, которая обеспечивает точное дозирование анестетиков и поддержание необходимого уровня газов в дыхательной смеси. Эта система может автоматически регулировать подачу анестетиков в зависимости от состояния пациента, что минимизирует риск передозировки и связанных с этим осложнений.

Современные наркозные аппараты также включают интегрированные системы записи данных, которые позволяют сохранять информацию о ходе анестезии для последующего анализа. Эти данные могут быть полезны для оценки эффективности анестезии, выявления возможных осложнений и улучшения качества медицинской помощи в будущем.

Важным аспектом безопасности является дублирование систем. Многие наркозные аппараты имеют резервные системы, которые активируются в случае сбоя основной системы. Это обеспечивает непрерывность мониторинга и минимизирует риск возникновения аварийных ситуаций.

Наконец, стоит отметить, что обучение медицинского персонала правильному использованию систем мониторинга и безопасности является неотъемлемой частью обеспечения безопасности пациентов. Регулярные тренировки и симуляции помогают анестезиологам и медицинским сестрам быть готовыми к любым непредвиденным ситуациям и эффективно реагировать на них.

Типы наркозных аппаратов

Наркозные аппараты представляют собой сложные медицинские устройства, предназначенные для обеспечения анестезии во время хирургических вмешательств. Существует несколько типов наркозных аппаратов, каждый из которых имеет свои особенности, преимущества и недостатки. Основные типы наркозных аппаратов можно классифицировать по различным критериям, включая способ подачи анестетиков, конструктивные особенности и область применения.

1. Аппараты для ингаляционной анестезии

Ингаляционные наркозные аппараты являются наиболее распространёнными в клинической практике. Они обеспечивают подачу анестетиков в виде газов или паров через дыхательные пути пациента. Эти аппараты могут быть как стационарными, так и портативными. Основные компоненты таких аппаратов включают:

• Газовые баллоны: используются для хранения анестетиков и кислорода.
• Дозаторы: обеспечивают точное количество подаваемого анестетика.
• Вентиляционные системы: позволяют контролировать дыхание пациента и обеспечивают необходимую вентиляцию.

К основным преимуществам ингаляционных аппаратов можно отнести простоту регулировки уровня анестезии и возможность быстрого выхода из наркоза.

2. Аппараты для внутривенной анестезии

Внутривенные наркозные аппараты предназначены для введения анестетиков непосредственно в вену пациента. Эти устройства обеспечивают высокую скорость действия анестетиков и позволяют точно контролировать их концентрацию в крови. Внутривенные аппараты часто используются в сочетании с ингаляционными для достижения более глубокого и стабильного наркоза.

Ключевые компоненты таких аппаратов включают:

• Инфузионные насосы: обеспечивают точное введение анестетиков в вену.
• Мониторы: контролируют жизненные показатели пациента, такие как частота сердечных сокращений и уровень кислорода в крови.

Преимущества внутривенной анестезии заключаются в быстром начале действия и возможности точной настройки дозы анестетика.

3. Комбинированные наркозные аппараты

Комбинированные наркозные аппараты объединяют в себе функции как ингаляционной, так и внутривенной анестезии. Они позволяют анестезиологу использовать оба метода в зависимости от клинической ситуации и состояния пациента. Эти аппараты обычно оснащены современными системами мониторинга и управления, что делает их универсальными и многофункциональными.

Ключевые особенности комбинированных аппаратов:

• Гибкость в выборе анестетиков: возможность использования различных анестетиков в зависимости от потребностей пациента.
• Современные технологии: наличие автоматизированных систем контроля и мониторинга, что повышает безопасность анестезии.

Комбинированные аппараты идеально подходят для сложных хирургических вмешательств, требующих высокой степени контроля над состоянием пациента.

4. Портативные наркозные аппараты

Портативные наркозные аппараты предназначены для использования в экстренных ситуациях и в условиях, где нет доступа к стационарным устройствам. Они легкие, компактные и могут работать от аккумуляторов, что делает их идеальными для использования в полевых условиях или в ambulatory хирургии.

Основные характеристики портативных аппаратов включают:

• Легкость и мобильность: возможность быстрого перемещения и установки в различных условиях.
• Автономность: работа от батарей или аккумуляторов, что позволяет использовать их в местах без доступа к электросети.

Портативные наркозные аппараты обеспечивают возможность проведения анестезии в экстренных ситуациях, что может спасти жизнь пациента.

Каждый тип наркозного аппарата имеет свои уникальные характеристики и предназначен для определённых условий использования. Правильный выбор аппарата зависит от множества факторов, включая тип операции, состояние пациента и опыт анестезиолога.

Обслуживание и техническое обслуживание наркозных аппаратов

Обслуживание и техническое обслуживание наркозных аппаратов являются критически важными аспектами, которые обеспечивают безопасность и эффективность анестезии во время хирургических вмешательств. Эти аппараты, как и любое другое медицинское оборудование, требуют регулярного контроля и обслуживания для предотвращения возможных неисправностей и обеспечения их надежной работы.

Первоначально, перед началом эксплуатации наркозного аппарата, необходимо провести его полное тестирование. Это включает в себя проверку всех основных систем, таких как система подачи кислорода, система ингаляционных анестетиков, а также мониторинг параметров пациента. Важно убедиться, что все датчики и индикаторы функционируют корректно, а аппарат готов к использованию.

Регулярное техническое обслуживание наркозных аппаратов включает в себя следующие ключевые процедуры:

• Калибровка датчиков: Датчики, отвечающие за измерение давления, потока и концентрации газов, должны регулярно калиброваться для обеспечения точности показаний.
• Замена фильтров: Фильтры, которые очищают вдыхаемый и выдыхаемый воздух, должны заменяться в соответствии с рекомендациями производителя, чтобы предотвратить загрязнение и обеспечить чистоту газов.
• Проверка систем безопасности: Все системы безопасности, включая аварийные клапаны и резервные источники питания, должны проверяться на работоспособность, чтобы гарантировать безопасность пациента в случае непредвиденных обстоятельств.
• Очистка и дезинфекция: После каждого использования аппарат должен быть очищен и продезинфицирован, чтобы предотвратить инфекционные осложнения. Это включает в себя обработку всех поверхностей и компонентов, которые могли контактировать с пациентом.
• Обновление программного обеспечения: Современные наркозные аппараты часто оснащены программным обеспечением, которое требует регулярных обновлений для улучшения функциональности и безопасности. Обновления должны проводиться в соответствии с рекомендациями производителя.

Кроме того, важно вести документацию о проведенных проверках и обслуживании. Это не только помогает отслеживать состояние аппарата, но и является необходимым для соблюдения стандартов медицинской практики и обеспечения юридической защиты в случае возникновения проблем.

Обслуживание наркозных аппаратов должно проводиться квалифицированным персоналом, прошедшим соответствующее обучение. Это гарантирует, что все процедуры выполняются правильно и в соответствии с установленными стандартами. Важно также следить за сроками службы компонентов аппарата и заменять их по мере необходимости, чтобы избежать потенциальных неисправностей.

В заключение, регулярное и качественное техническое обслуживание наркозных аппаратов является залогом их надежной работы и безопасности пациентов. Это требует системного подхода и внимательного отношения к деталям, что в конечном итоге способствует успешному проведению анестезии и хирургических вмешательств.
